碳化硅晶圆、CVD金刚石、光学晶体，是第三代半导体、AI芯片散热、高端光学器件的核心基材。如今相关市场规模持续增长，但产业化加工环节长期存在明显瓶颈：切片损耗偏大、工件崩边、热损伤、内部晶格破坏等问题普遍存在。传统金刚线切割、常规激光加工方式原材料损耗高，产品良品率提升缓慢，一定程度限制了行业高端量产发展。

针对行业长期存在的各类加工痛点，中微精仪核心技术骨干均源自孙洪波院士团队，团队接连在《Nature Photonics》《Light: Science & Applications》两大国际顶尖光学期刊刊发原创技术成果，搭建“隐形竖切 + 光学横切”一纵一横互补加工体系，依托两项前沿学术成果，持续探索硬脆材料纳米级无损精密加工全新工艺路线。

01双技术核心突破｜横竖协同，实现无损精密加工

研发团队自研两大核心激光切片技术，突破传统激光加工物理瓶颈，兼顾纵深开槽与薄层剥离需求，全方位解决超硬脆材料加工痛点。

SSD超隐形纵向竖切技术｜Nature Photonics · 2024

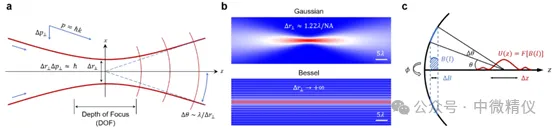

该技术突破傅里叶带宽定理对激光焦点横向尺寸与深宽比的制约——这一原理性限制长期使得“高精度”与“大深度”无法兼得。

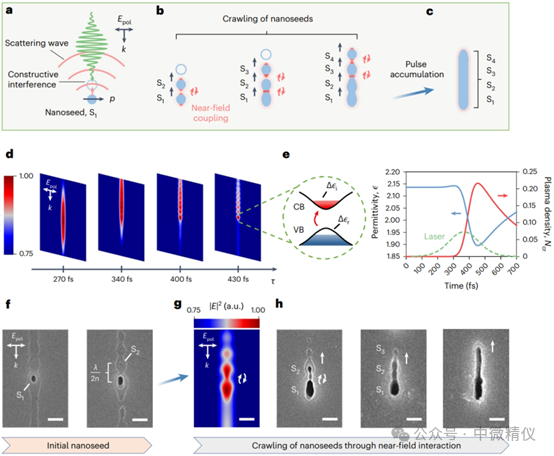

研发团队创新性利用激光诱导纳米损伤的“种子效应”与背散射干涉攀爬机制：初始纳米损伤区作为“种子结构”产生反向散射波，与入射光相干干涉，沿光轴引导能量周期沉积，促进新种子结构逐级生成、纵向攀爬连接，从而在原理上摆脱了对激光焦点压缩与拉伸的强依赖。

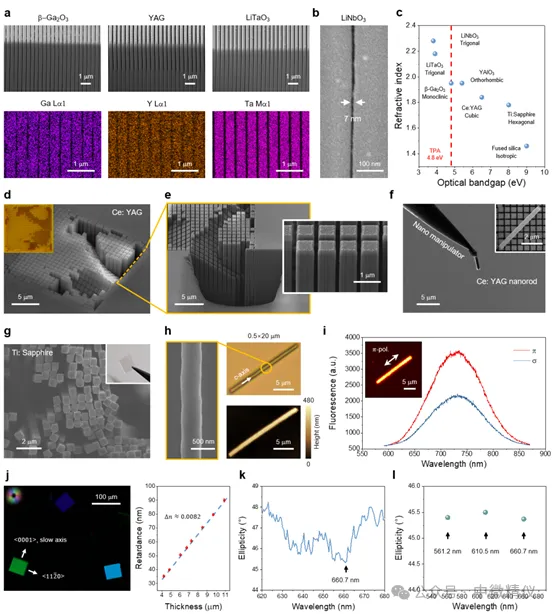

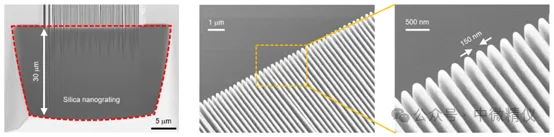

该技术可高效完成晶圆纵深开槽、垂直划片、三维微结构加工，适配碳化硅、蓝宝石、YAG晶体、熔融石英、铁电体等各类透明半导体硬脆材料，为三维电路封装、纳米光学制造等领域提供独特加工策略。

i-SOT干涉散射光学横向切片技术｜Light封面论文 · 2026

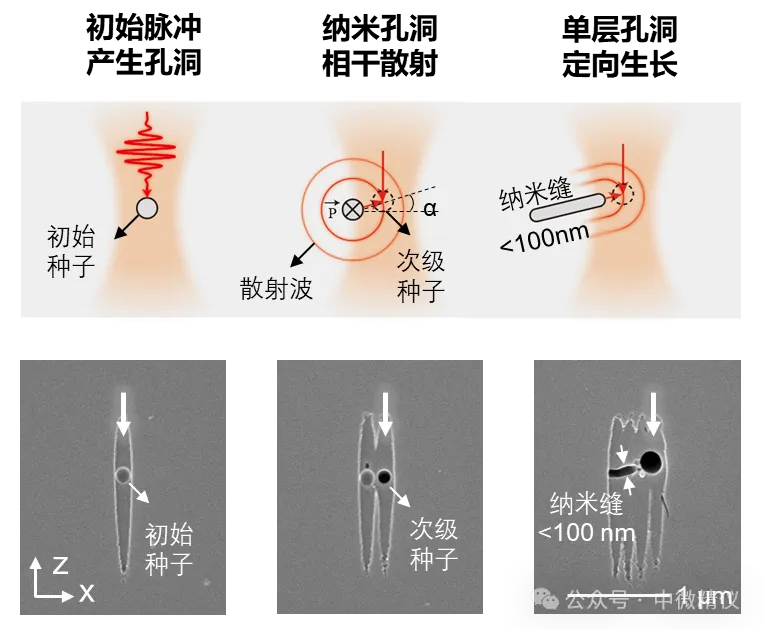

该技术打破了一个延续数十年的固有认知：在激光加工中，散射光一直被视为干扰项。研发团队发现反常现象——当激光焦点距预先制备的纳米孔洞小于200nm时，非但没有能量扩散衰减，反而在附近自动生成尺寸相似的新纳米孔洞。经系统验证，纳米孔洞充当“散射中心”，其散射光与入射光干涉形成特殊场分布，在特定位置产生更强光强，诱导下一个纳米孔洞生成——如此接力，形成一条纳米级精度的“纳米缝”。

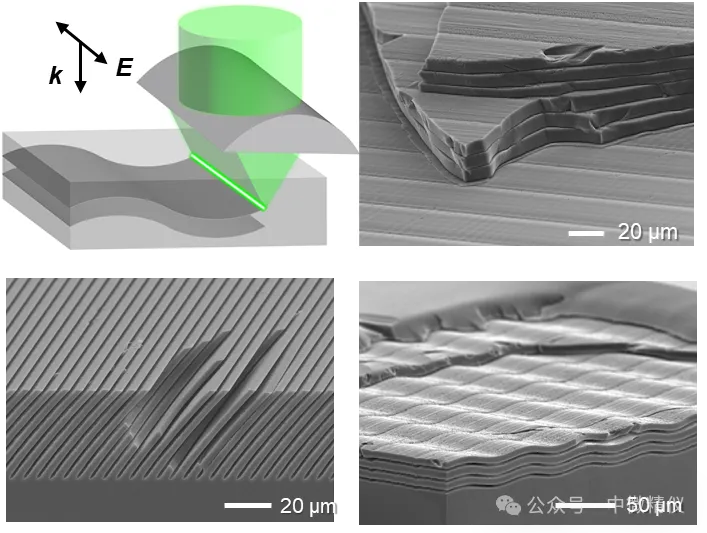

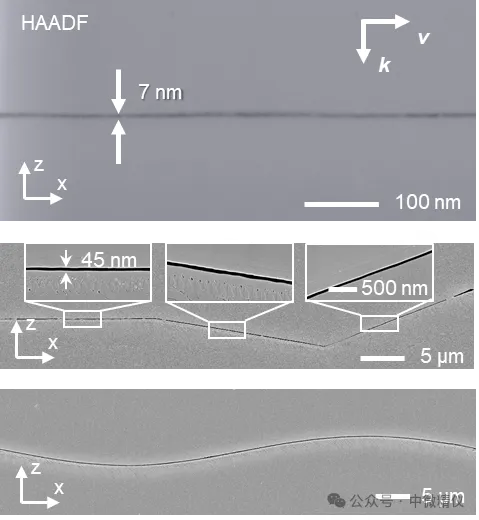

通过精确控制激光焦点相对于已有散射体的横向偏移量，纳米缝可水平延伸，实现透明硬脆材料近乎无损的横向逐层剥离。研发团队将飞秒激光整形为线状光场，使整条线上散射体同步干涉，如激光线锯般一次性形成纳米级切割面。

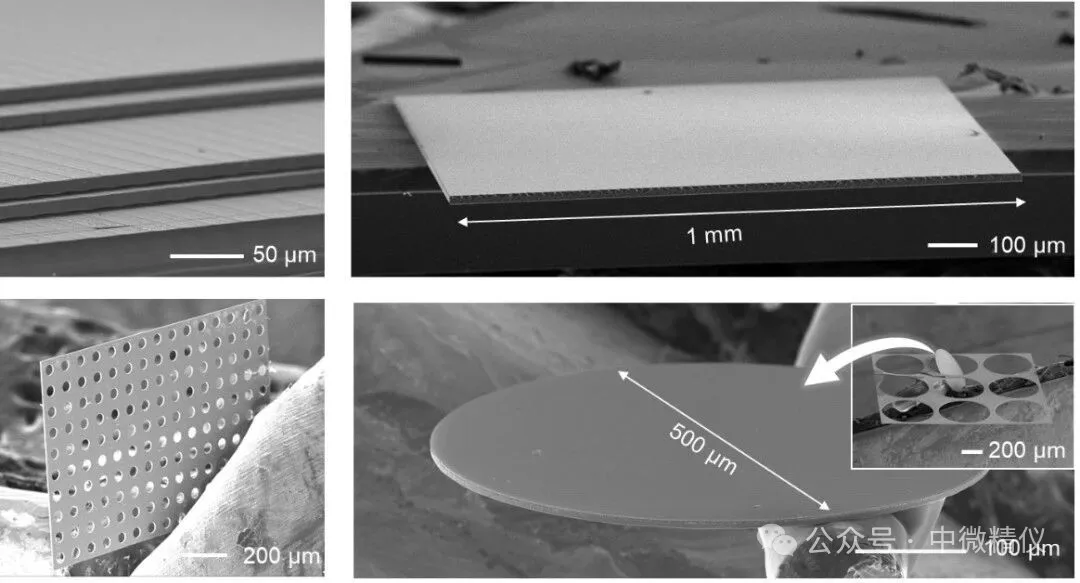

该技术已在YAG激光晶体、镁铝尖晶石等多种透明硬脆材料上验证成功，可制备超薄晶体薄片，未来有望延伸至金刚石减薄、SiC超薄衬底剥离等更多加工场景。实验室已实现1.2mm²/s加工效率，采用工业级高功率激光器理论可达400mm²/s，8英寸晶圆仅需不到80秒，完全具备产业化潜力。

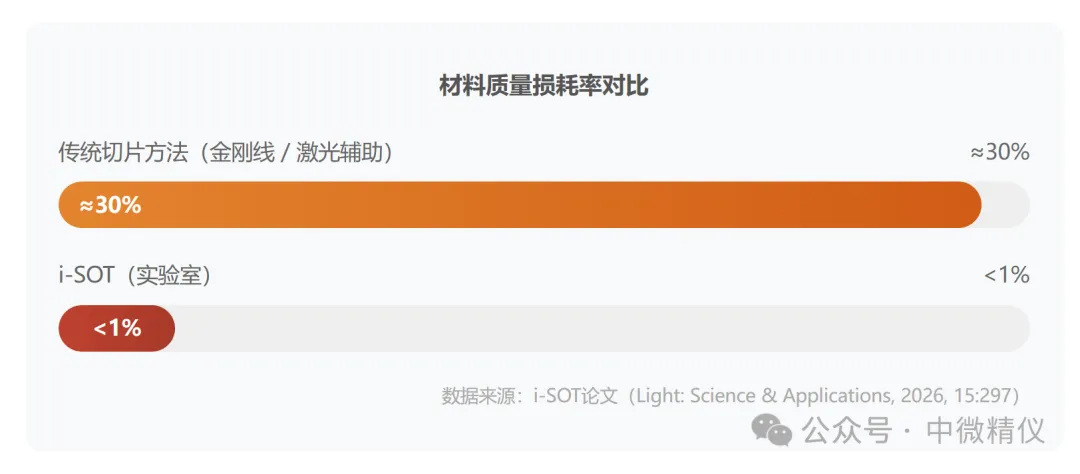

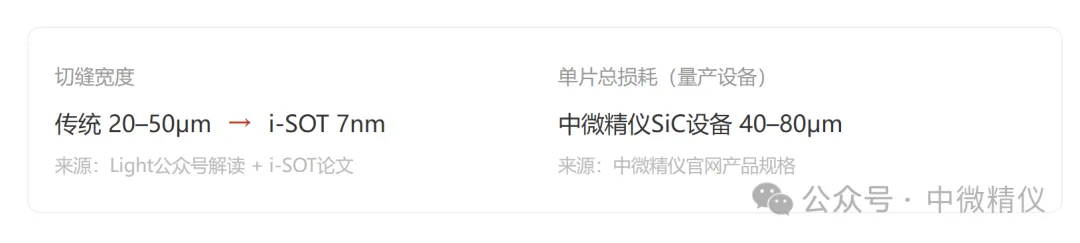

行业损耗对比

以中微精仪现有SiC激光剥离设备为例，单片总剥离损耗约40—80μm，i-SOT技术则在实验室阶段将材料质量损耗率从行业典型的约30%压缩至1%以内，切缝宽度低至7nm——从“损耗可观”到“近乎无损”的跨越。

02双技术应用矩阵

两项技术同源互补、各司其职，构建起完整的超硬脆材料精密加工体系，全面覆盖半导体、芯片散热、光学器件核心加工场景。

03从前沿到量产｜中微精仪的技术纵深

从科研突破到工业落地，中微精仪持续推进双项前沿技术的工程化迭代。这两项成果背后，是中微精仪研发团队深厚的科研纵深。

前沿团队，深厚科研纵深

中微精仪研发团队核心成员均为清华博士，与孙洪波院士课题组在超快激光精密加工领域深度联合攻关，连续产出发表于《Nature Photonics》《Light: Science & Applications》的原创成果。在硬脆材料激光加工这条技术迭代极快的赛道上，这种从基础原理创新到国际权威期刊发表的完整能力链，构成了中微精仪坚实的技术壁垒。

对客户而言，选择中微精仪意味着不仅获得一台成熟量产设备，更获得一支具备前沿科研能力的团队作为长期技术后盾——当加工难题超出常规工艺边界时，这支团队能从原理层面给出突破方案，而非止步于参数调优。

双轨并行，锚定技术制高点

在量产端，中微精仪已拥有成熟的水导激光精密冷加工量产经验，能有效解决材料崩边、热裂、石墨化等行业痛点，支撑当下的客户交付与产能落地。水导激光量产工艺与SSD、i-SOT两项实验室前沿技术形成互补研发路线：前者解决“今天怎么切好”，后者锚定“明天能切到什么精度”。

未来，中微精仪将持续深耕超硬脆材料微纳精密加工领域，以顶刊级自研科研实力，赋能第三代半导体、AI芯片散热、高端光学器件产业链升级。
